Блок управления электрообогревом (далее блок) предназначен для осуществления функции управления встроенной в стекло электрообогреваемой системы. Блок включается кнопкой без фиксации и после установленного времени работы отключается.

Основные технические характеристики

  • Номинальное напряжение питания (постоянное) 12 Вольт
  • Максимальный коммутируемый ток – 25 Ампер
  • Диапазон регулирования таймера 1…30мин

Более подробный список характеристик смотрите с описании.

Компоненты блока

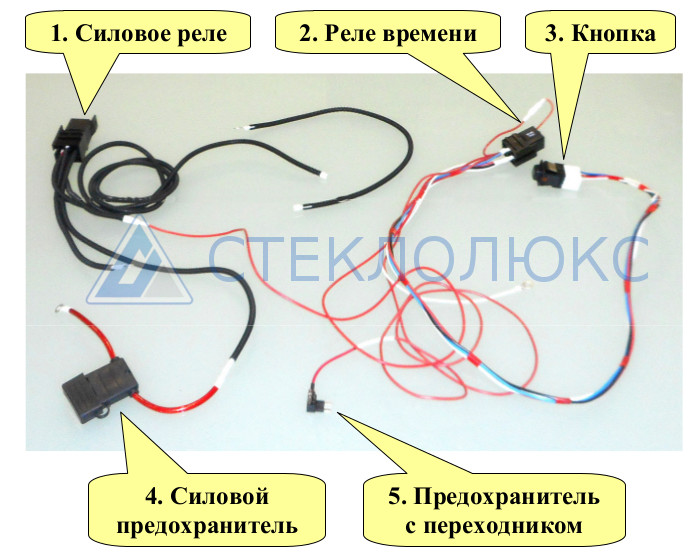

Компоненты одноконтурного блока управления обогревом стекла автомобиля

Описание компонентов

Силовое реле

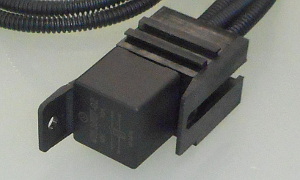

1. Силовое реле

Через силовой предохранитель подключается к аккумулятору и подаёт питание непосредственно на нагревательные элементы ветрового стекла.

Реле времени

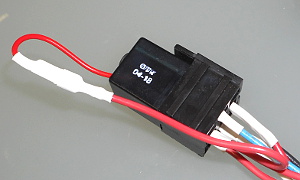

2. Реле времени

Задаёт время работы системы обогрева. Реле регулируемое, время работы таймера можно изменять. Если, при работающем реле, повторно нажать кнопку включения блока, реле отключится.

Кнопка включения/выключения

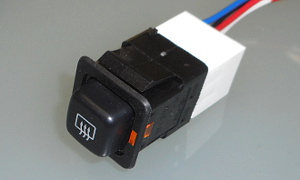

3. Кнопка включения/выключения

Кнопка используется для включения реле времени и для его досрочного (до истечения времени таймера) отключения. Кнопка имеет световой индикатор работы.

Силовой предохранитель

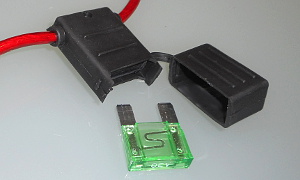

4. Силовой предохранитель

Этот предохранитель расчитан на 30 Ампер и защищает силовую цепь питания нагревательных элементов стекла. Провода, используемые в силовых цепях, имеют сечение 4 кв.мм. и дополнительно защищены гофрированной трубкой.

Предохранитель с переходником

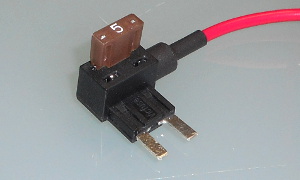

5. Предохранитель с переходником

Этот предохранитель расчитан на 5 Ампер и защищает цепи управления блока.
